电极之间在绝对真空时会发生击穿现象。产生电弧的电子来源于触点本身的材料。产生电弧的温度点取决于触点材料的功函数。考虑到功函数的问题,触点材料经常使用钨和钼。功函数是指一定的触点气隙之间所能承受的最大绝缘静电场。注意在热环境的切换中,当接触气隙缩小至零的过程中,电弧就会被拉出,静电场强度增加。因此,当触点逐步的闭合时,某些点的静电场会非常的高,足以击穿余隙。
电弧的危害
常见的直流大的负荷直流电动机,直流离合器,和自流电磁阀,这些感性负载开关关闭时,有数百甚至几千伏的反电动势造成的浪涌产生的电弧会把触点的寿命降低甚至彻底损坏。如果电流较小,比如1A附近的时候,反电动势就会造成电弧放电,放电会导致金属氧化物污染触点,导致触点失效,接触电阻变大,甚至有时候产生的电弧会使继电器触点融化使得触点粘合在一起,导致本应断开的电路不能断开,给设备造成极大的危害甚至使得设备报废。华巨电子针对以上问题推出解决触点电弧的灭弧用复合PTC热敏电阻模块WMZ13A-75E0610D431VT很好地解决了继电器触点灭弧问题。
1、由于反向电动势的影响,在继电器或可控硅触点断开的瞬间,加在其两端的电压会达到正常电压的5-10倍。该电压会使触点处断开瞬间的空气电离形成HNO3,使金属材料很容易发生认腐蚀或使可控硅被击穿,直接影响其使用寿命。使用该型号产品对继电器触点的拉弧起到了较好的控制效果。

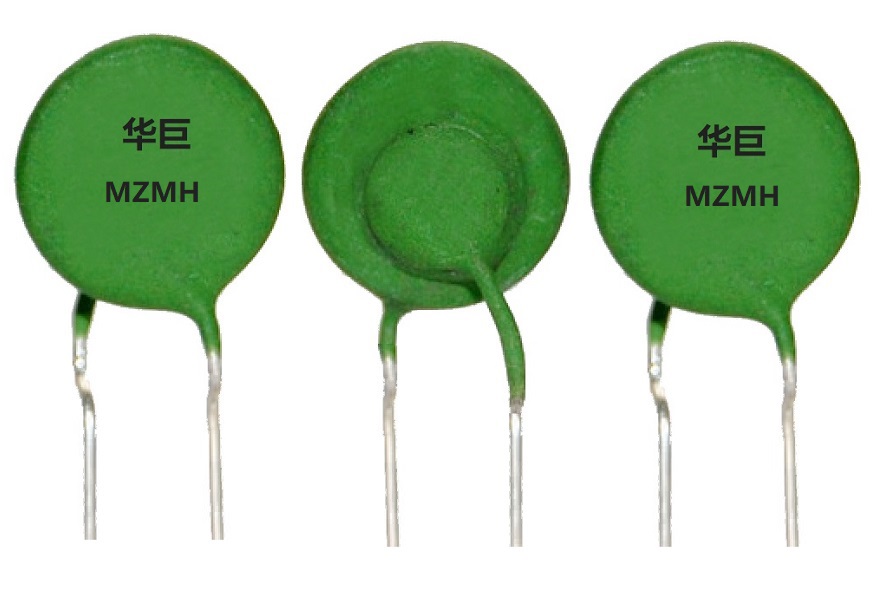

2、复合型PTC热敏电阻用在继电器触点灭弧是目前最好的灭弧方式,它能有效降低阻容回路充放电时的微导通电流,也能降低单颗压敏电阻对触点的残压降,达到更好的保护效果。南京华巨电子隆重推出具有触点灭弧PTC复合热敏电阻。
