压缩机启动PTC热敏电阻，启动PTC简介：

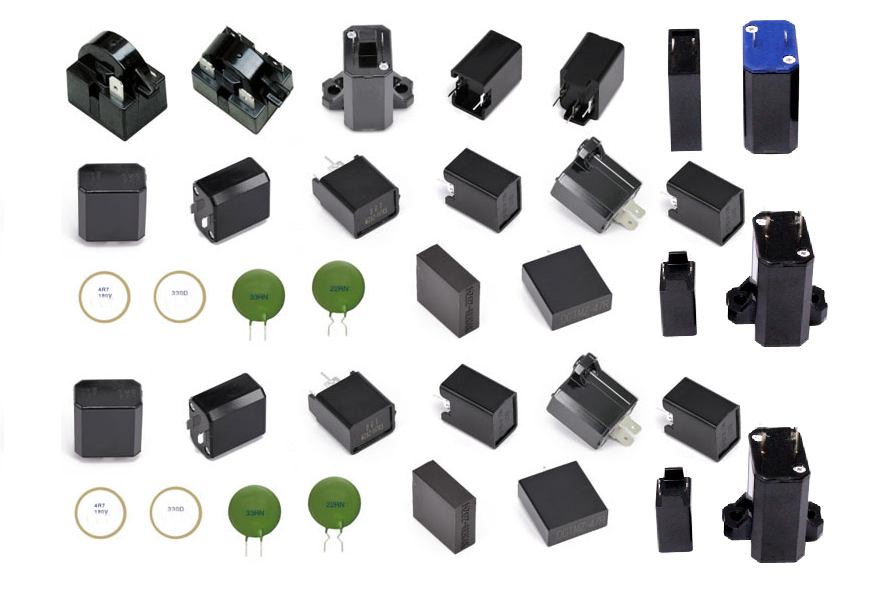

延时启动型PTC热敏电阻器

应用原理

电机在启动时，要克服本身的惯性，同时还要克服负载的反作用力（如冰箱压缩机启动时必须克服制冷剂的反作用力），因此电机启动时需要较大的电流和转矩。当转动正常后，为了节约能源，需要的转矩又要大幅度下降。给电机加一组辅助线圈，只在启动时工作，正常后它就断开。将PTC热敏电阻串联在启动辅助线圈， 启动后PTC热敏电阻进入高阻态切断辅助线圈，正好可以达到这种效果.该产品具有无触点、噪音低、可靠性高、寿命长等特点，不同的特性，结构用以保证不同的整机设计要求。

1.冰箱的压缩机启动用PTC热敏感电阻器

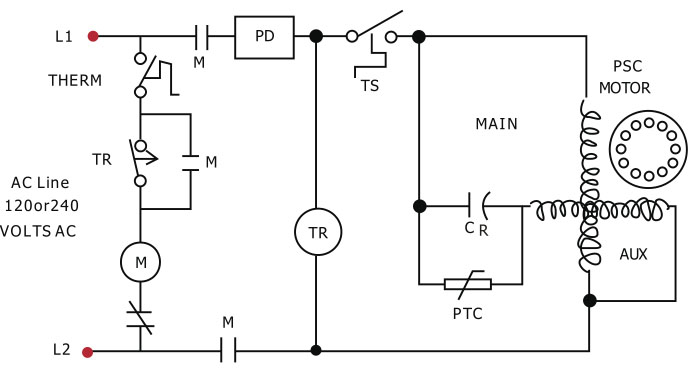

冰箱的压缩机由单相感应电动机驱动。电机启动时，既要克服本身的惯性，又要克服负载——高压制冷剂的反作用力，需要保证较大的启动电流，为此，通常要采用带PTC热敏电阻器的启动电路(原理图见图一)。

2变频空调启动用PTC热敏电阻器

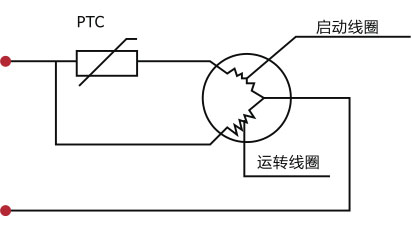

   在定频空调启动中，因压缩机有一个较大的转动力矩，当电流达不到足够大时，压缩机容易堵转，不易启动，为此增加一个启动线圈并串接一个具有启动功能的PTC热敏电阻器，当压缩机启动时，电路首先通过启动电路提供一个较大匹配的启动电流，克服了转动力矩使压缩机正常转动运行。此时，PTC热敏电阻器所在的启动电路因PTC热敏电阻器电阻值的阶跃型增大，类似“切断”电源，正常运行电流将通过运行线圈电路正常工作运行。这时PTC热敏电阻器始终承受一个使用电压、直到关机时才能消除。见下图。

3.变频空调启动用PTC热敏电阻器

变频空调启动时，电压经PTC元件加到整流滤波电路上，对电容器平稳充电至设定值，功率模块IPM开始工作，将输入的直流电压逆变为三支交流电加到三相交流电机绕组上，使电机正常运转。同时电容器充电至设定值后，经IPM输出一直流电压至继电器吸合开关K，PTC元件被端接，暂停工作(见图二)。

主回路中串接PTC元件的目的在于：避免在通电初期，整流滤波电路直接承受大电流的冲击，造成储能元件受损。即PTC元件在通电初期起一个缓冲与保护的作用。此外，若继电器失效(无法正常吸合)时，PTC元件通电后成为高阻态，可对电路进行保护。

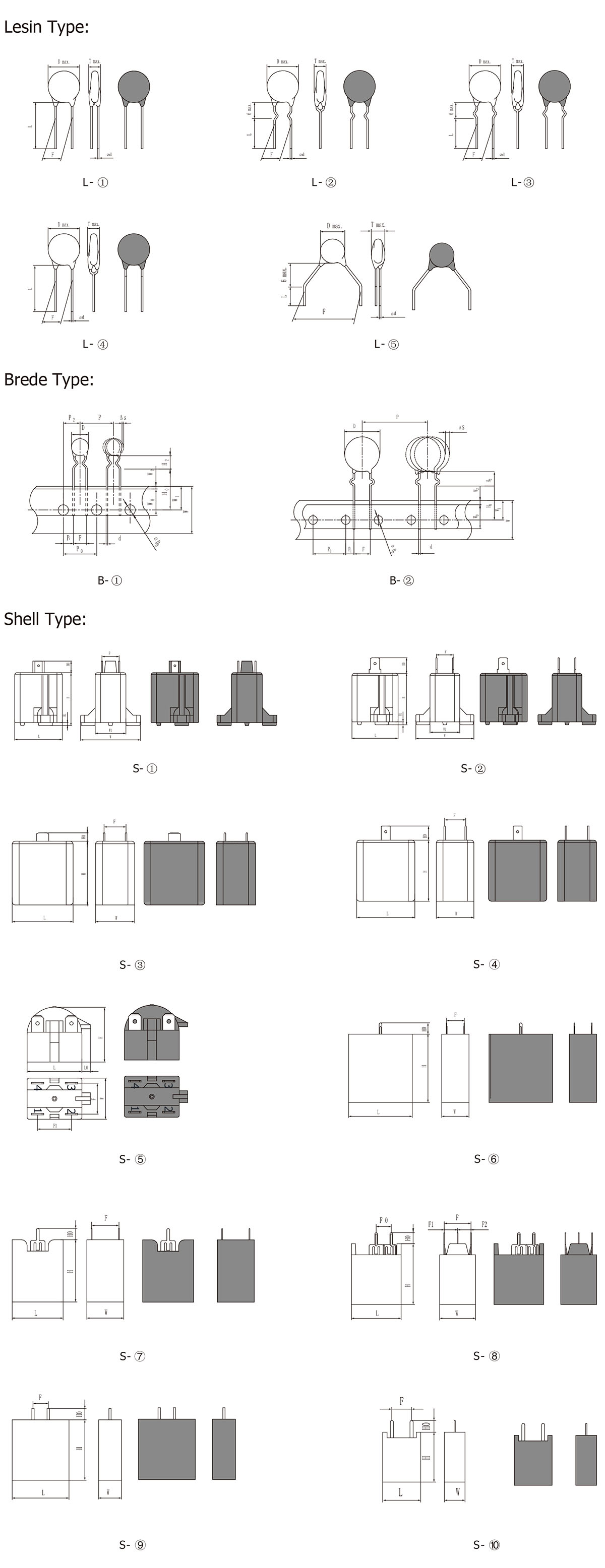

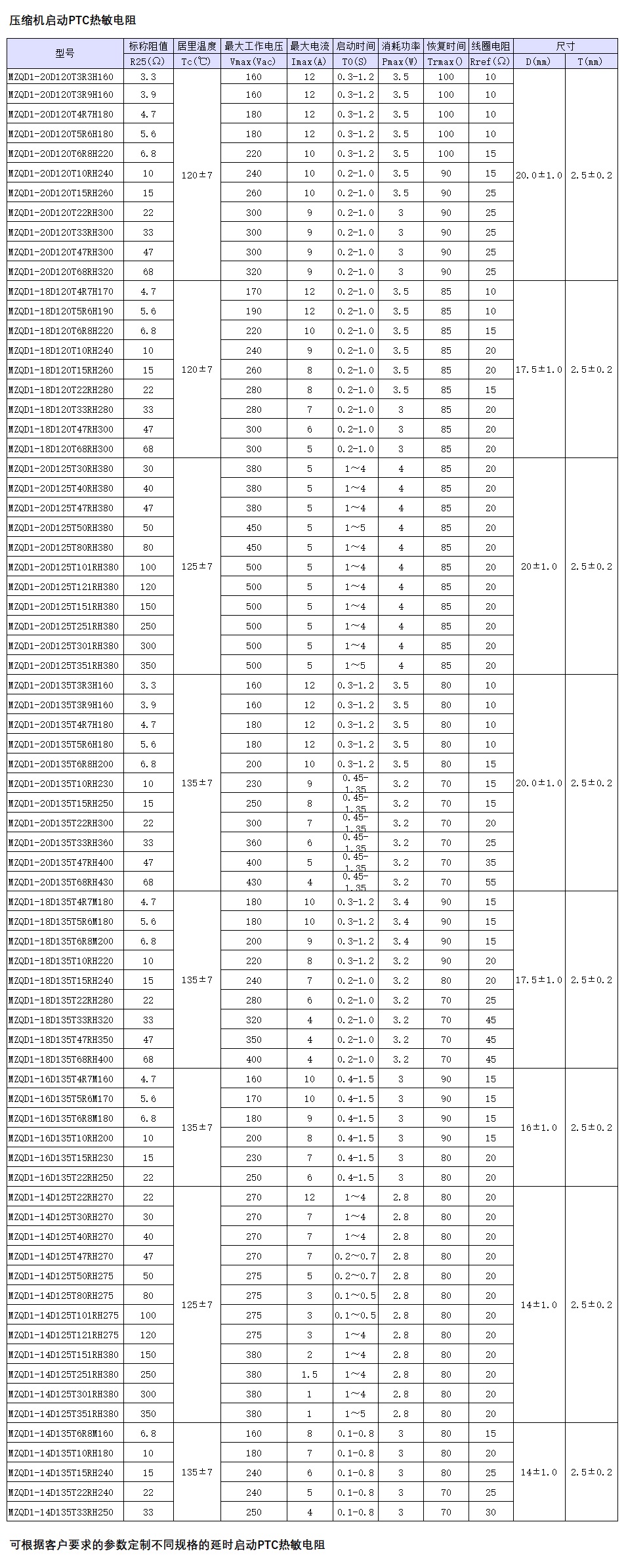

4测试电路:
